F04
Entrada de aire higrorregulable

ISOLA HY

Entrada de aire acústica higrorregulable.

Aplicación:
  • La entrada de aire ISOLA HY se utiliza en ventilación mecánica tipo higro B o higro gas (Atech n° 14/07-1194).
  • Las entradas de aire ISOLA HY pueden ser utilizadas en superficies inclinadas, tragaluces, bajo la caja de la persiana, etc.
Material:
  • Termoplástico blanco.
Color:
  • Fabricada en termoplástico blanco RAL 9016.
  • También disponibles otros colores bajo demanda: bronce, roble claro, roble oscuro, gris, marfil, sipo y negro.
Composición:
  • Puede trabajar con un caudal de 6 hasta 45 m³/h de acuerdo con la humedad relativa en la estáncia y para una diferencia de presión de 20 Pa.
  • La ISOLA HY satisface la atenuación acústica requerida por las nuevas normativas (NRA) para muros exteriores de 30 dB(A).
  • La entrada de aire ISOLA HY proporciona una atenuación acústica de clase ESA 4 (ejemplos de solución de CSTB).
  • La entrada de aire ISOLA HY con prolongación acústica RA garantiza una atenuación de ruido de clase ESA 5.
    • Clase ESA 4 : Dn,e,w + Ctr >= 36 dB, Necesario cuando: superficie en m² del cuarto / número de entradas de aire >= 10.
    • Clase ESA 5 : Dn,e,w + Ctr >= 39 dB, Necesario cuando: superficie en m² del cuarto / número de entradas de aire < 10.
Montaje:

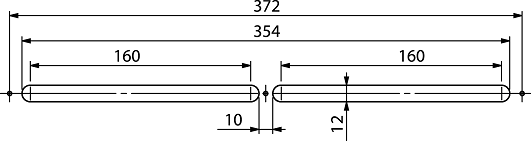

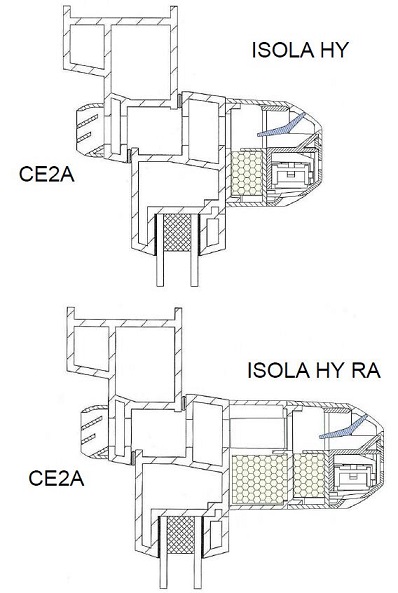

  • ISOLA HY: La base está fijada en la carpintería con 3 tornillos. La entrada de aire simplemente encaja en la base. ISOLA HY también puede ser atornillada en la base (2 tornillos Ø 3 x 6 mm).
  • ISOLA HY RA: La prolongación acústica RA se atornilla en la carpintería.
  • También se puede atornillar en la extensión acústica. En la parte exterior, se monta el capuchón de fachada tipo CE2A atornillado.
Accesorios:
  • Capuchón de fachada exterior tipo CE2A.

  • Capuchón acústico CFA.

Otros productos disponibles:
  • Entrada de aire acústica tipo Isola 2.
  • Entrada de aire humedad controlada tipo Aera HY.
Texto para oferta:
  • ISOLA HY se utiliza en ventilación mecánica tipo higro B o higro gas (Atech n° 14/07-1194). Su caudal es variable de 6 hasta 45 m³/h de acuerdo con la humedad relativa en la estáncia y para una diferencia de presión de 20 Pa. ISOLA HY cumple con los requerimientos acústicos de las nuevas normativas (NRA) para muros exteriores de 30 dB(A).
  • ATC tipo ISOLA HY.
Ejemplo de pedido:
  • ISOLA HY RA + CE2A



Explicación:

ISOLA HY = tipo de entrada de aire.

RA = extensión acústica.



Accesorios:

CE2A = cubierta exterior.
