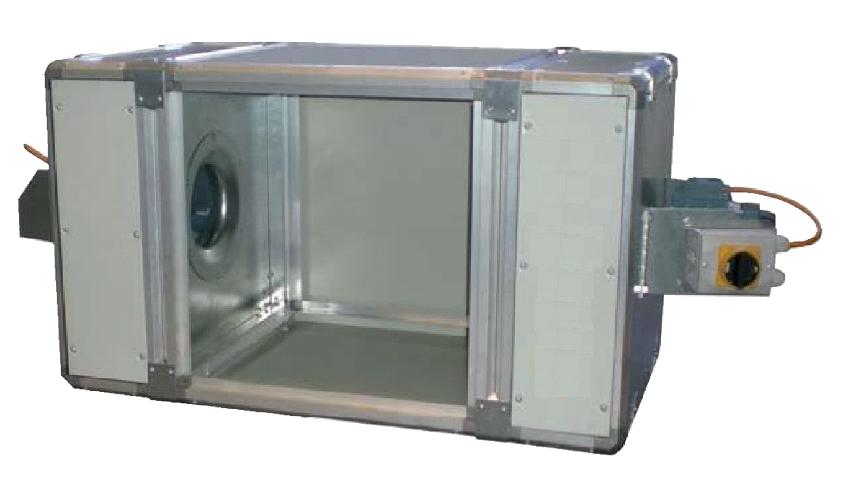

Cajón de desenfumaje F400-120 de transmisión.
Disponible en 3 tamaños y 10 modelos, la gama Diablo cubre desde 300 hasta 18.000 m3/h para presiones de 50 hasta 700 Pa.
Aplicación:
- El cajón responde a las exigencias de la legislación para extracción de humo y gases en caso de inmuebles de gran altura y de instituciones públicas.
- La gama también está diseñada para la extracción de aire viciado de lugares industriales, de cocinas profesionales, de parkings, etc.
Composición:
- Estructura: armadura de aluminio reforzado de un bastidor galvanizado para los modelos DIABLO TWIN 630 hasta 800.
- Paneles desmontables y recambiables de chapa galvanizada 10/10 pre-pintado RAL 7035.
- Juego de pies para fijación en el suelo.
- Acceso amplio para la limpieza y el mantenimiento de la turbina en cualquiera que sea la configuración de la instalación.
- Soporte del motor de la turbina constituido por una placa de acero galvanizado, reforzada por bordes redondeados.
- Turbina de acero galvanizado (alto rendimiento y fácil de limpiar), estáticamente equilibrada, equipada de un cubo en aluminio y acoplada directamente al motor.
- Motor B3, protección IP55 clase F:
- Motor monofásico 230 V, 50 Hz, con condensador permanente.
- Motor 1 velocidad trifásico 230/400 V, 50 o 60 Hz.
- Motor 2 velocidades trifásico 400 V, 50 Hz bobinado Dahlander (4/8 y 6/12 polos), bobinados independientes (4/6 y 6/8 polos).
- Certificado F400-120 por el CTICM y cubierto por el certificado CE para ventiladores extractores de humos y calor según la norma NF EN 12101-3.
- Curvas de selección y Precios a consultar.
Montaje:
- La gama DIABLO puede ser instalada en múltiples posiciones.
- Los paneles laterales de chapa galvanizada, prepintada RAL 7035, son recambiables y permiten una unión del cajón en numerosas configuraciones de instalación: en línea, aspiración a la izquierda y salida a 90º a la derecha y/o a la izquiera, aspiración abajo, salida izquierda y/o derecha.
- Puede ser utilizado en interiores o exteriores (véase las opciones de instalación).
Otros productos disponibles:
- Versión Diablo TWIN, compuesta de dos grupos de ventiladores, garantiza caudales de 600 hasta 35.000 m3/h.
- Opciones disponibles certificadas:
- Aislamiento acústico de 25 mm de grosor de alta densidad (120 kg/m3) de lana mineral que proporciona fuerte atenuación acústica (opción DIP).
- Aislamiento por doble panel (DDP), cara externa estándar en chapa galvanizada 10/10 RAL 7035, cara interna en chapa galvanizada 10/10 y aislamiento de lana mineral de 25 mm de grosor de alta densidad (120 kg/m3).
- Bandeja de condensados en la parte inferior de la unidad (opción DEC), para evacuación de los condensados.
- Compatible con la versión DDP.
Texto para oferta:
Caja de ventilación equipada con motor directo F400 IE3 AC de álabes curvados hacia atrás. Fabricado con envolvente en chapa de acero galvanizado 15/10 sobre una estructura de acero galvanizado de 20 a 30/10 reforzado por un larguero central. Certificado F400-120 por el CTICM y cubierto por el certificado CE para ventiladores extractores de humos y calor según la norma NF EN 12101-3.
AH tipo DIABLO
Ejemplo de pedido:
DIABLO 400
Explicación:
DIABLO = Tipo de caja de ventilación
400 = Tamaño (ver tabla)
Dimensiones:
