I02
Caja de ventilación de transmisión

BUPE-T

Caja de ventilación con ventilador centrífugo de doble oído y motor a transmisión. Disponible en diez modelos con potencias de motor comprendidas entre 0,18 y 15 kW.
Cubre un margen de caudal desde 500 hasta 48.000 m3/h.
Cubre un margen de presión estática hasta 600 mmca.

Aplicación:
  • Comercios.
  • Despachos.
  • Restaurantes.
  • Cocinas industriales.
Composición:
  • Transmisión por poleas y correas trapezoidales.
  • Envolvente de chapa de acero galvanizada.
  • Aislamiento termoacústico de gran calidad a base de espuma de melamina.
  • Puerta de registro con cierres de presión.
  • Ventilador centrífugo de baja presión y doble oído, con turbina de alabes hacia delante.
  • Ventilador montado sobre soportes antivibratorios y junta flexible a la descarga.
  • Motores trifásicos 230/400V 50 Hz IP55.
  • Hasta 2.2 kW el motor se monta sobre la voluta, a partir de 3 kW se monta sobre la bancada.
Accesorios:

Regulador de velocidad ETY
Caja de filtro FLK-B Grueso 75% (G4) o FLF-B ePM1 55% (F7).
Silenciador SAR.
Batería del conducto CVA.

Otros productos disponibles:

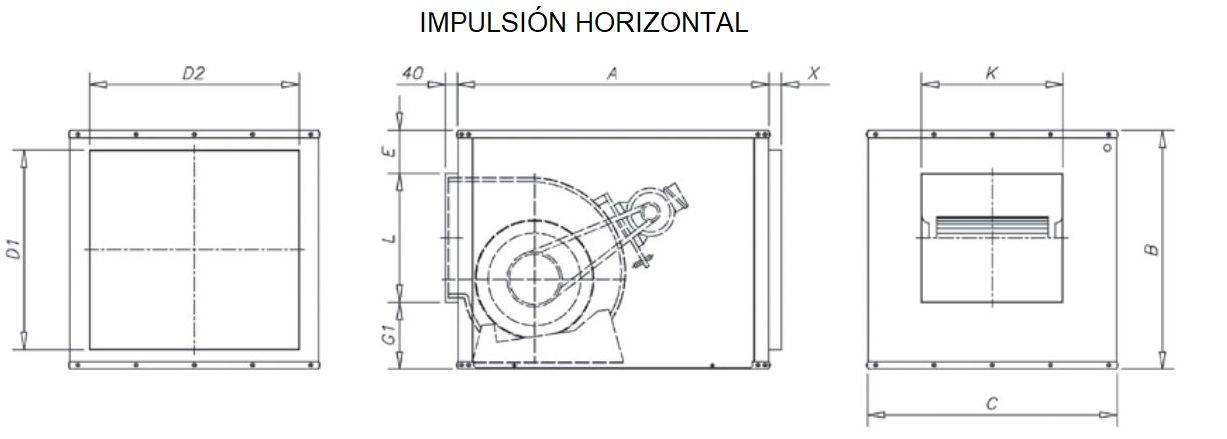

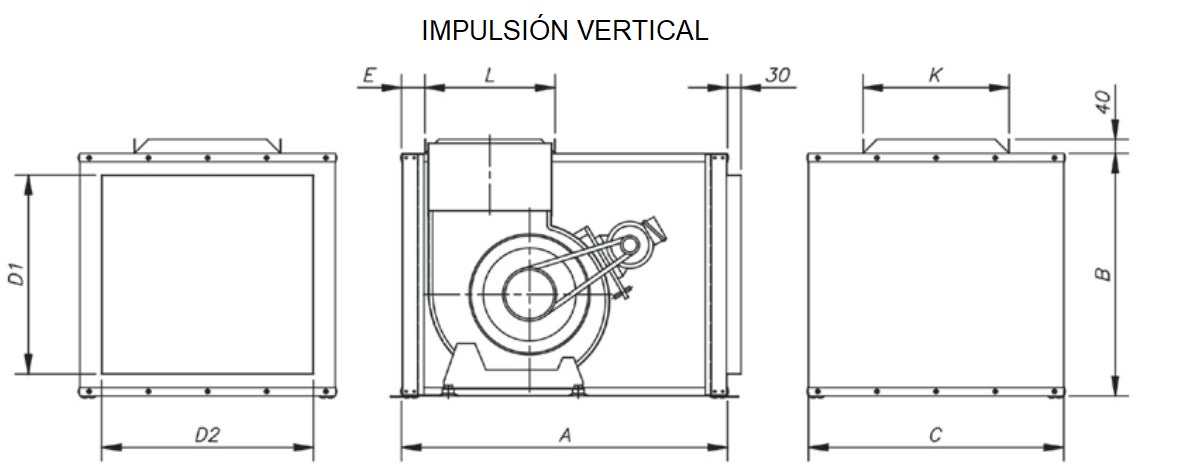

  • Descarga horizontal o vertical.

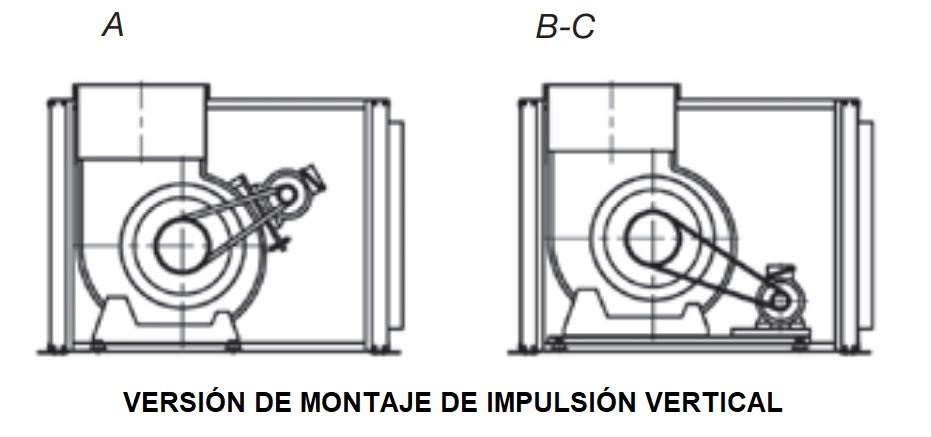

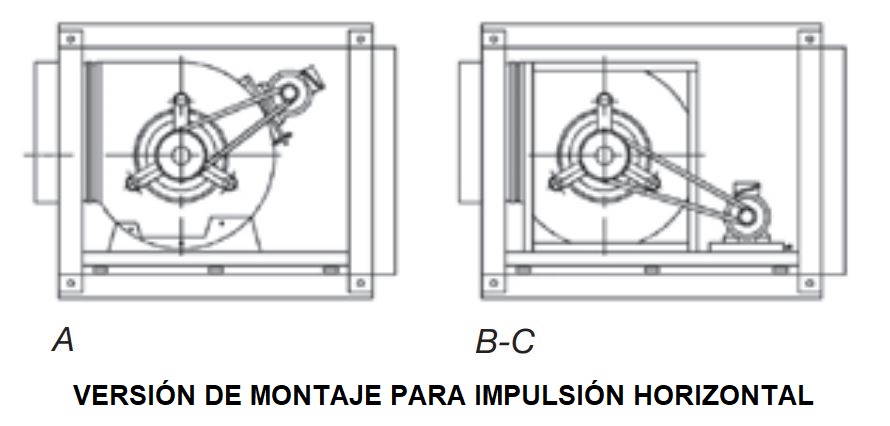

  • Versiones de montaje diferentes, en función del modelo.
  • MF: Módulo de filtración de aluminio con aislamiento térmico y acústico. Opción M6+F8 ó F7+F9.
Texto para oferta:

Cajas de ventilación para trasegar aire con motor a transmisión, fabricada con carcasa de chapa de acero galvanizado, aislada con espuma no inflamable, clase M1. Ventilador centrífugo a acción con motor cerrado clase IP-44 incorporado en el interior, con aislamiento clase F.
AH tipo BUPE-T

Ejemplo de pedido:

BUPE-T 7/7-1

Explicación:
BUPE-T = Tipo de caja de ventilación
7/7 = Tamaño (ver tabla)
1 = Potencia del motor en CV (ver tabla)

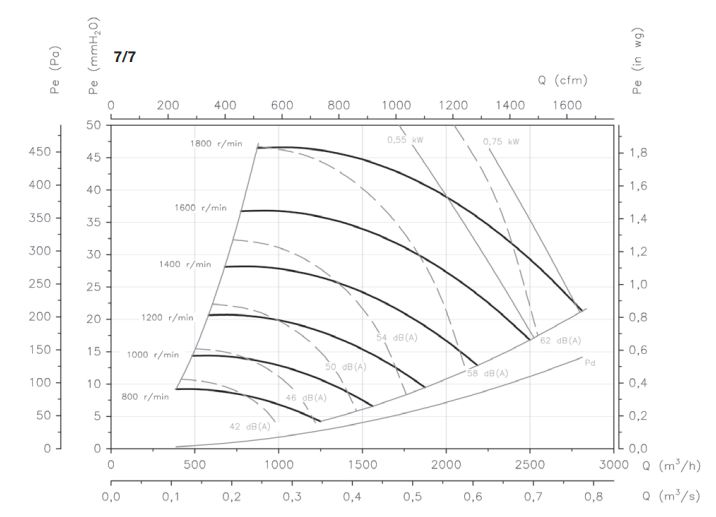

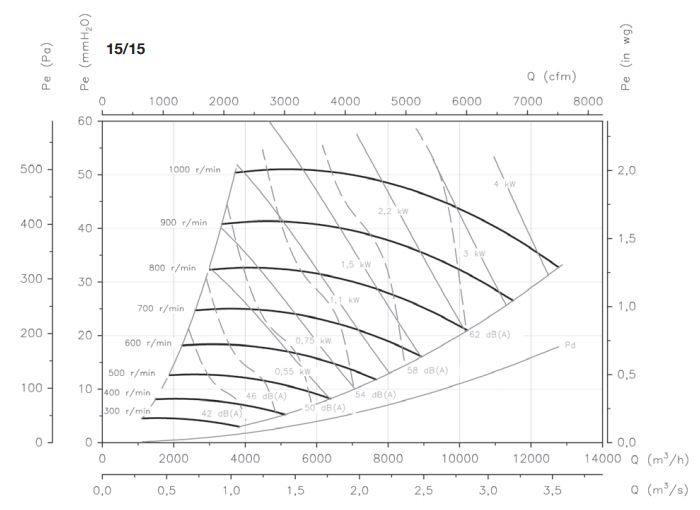

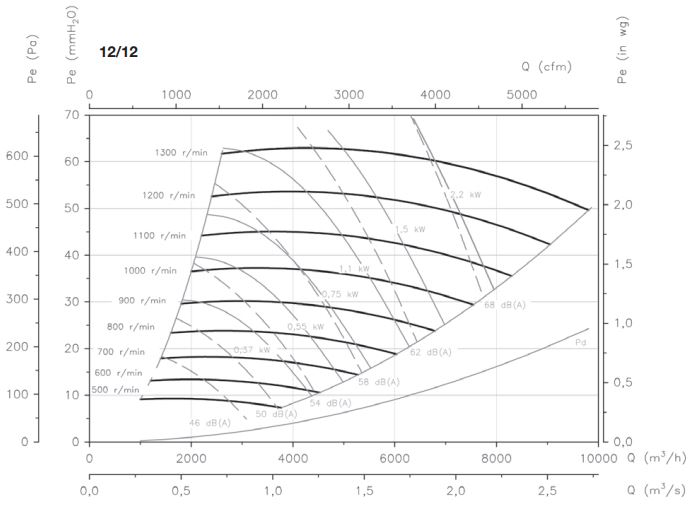

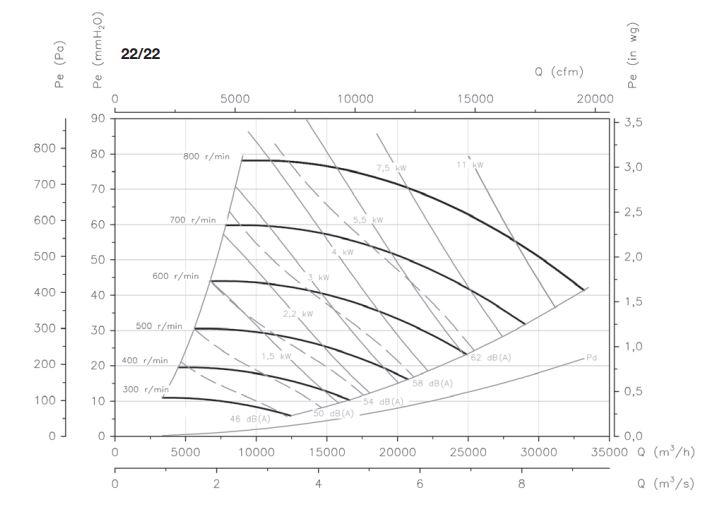

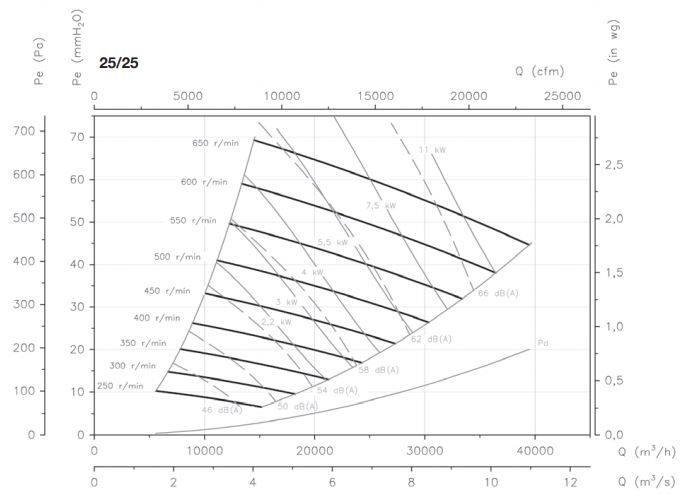

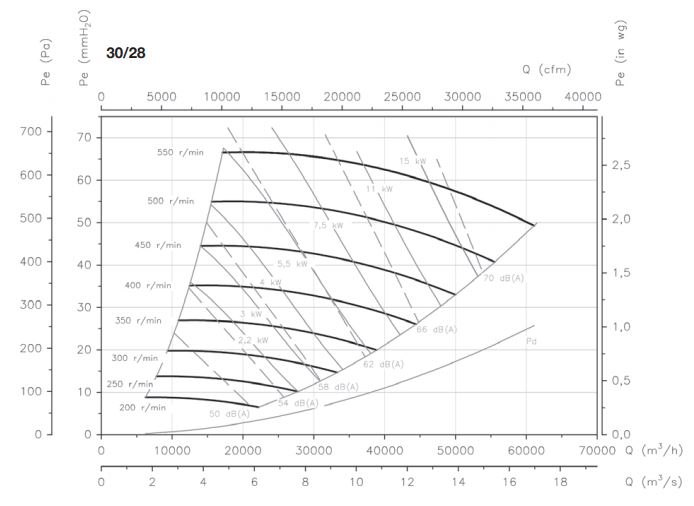

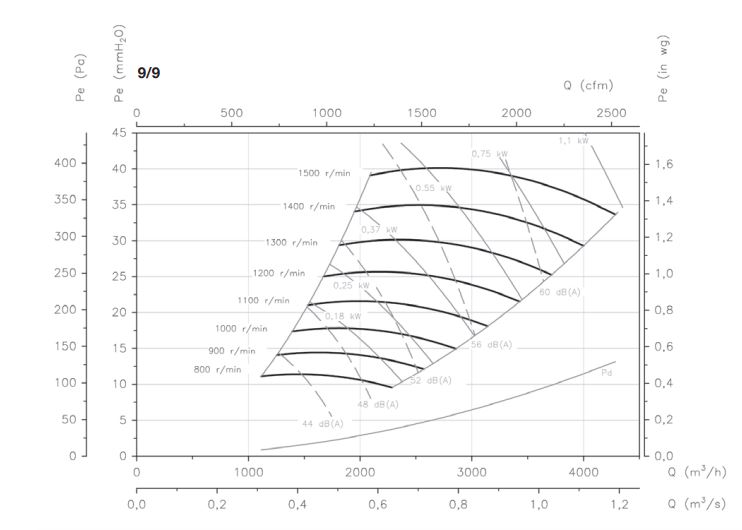

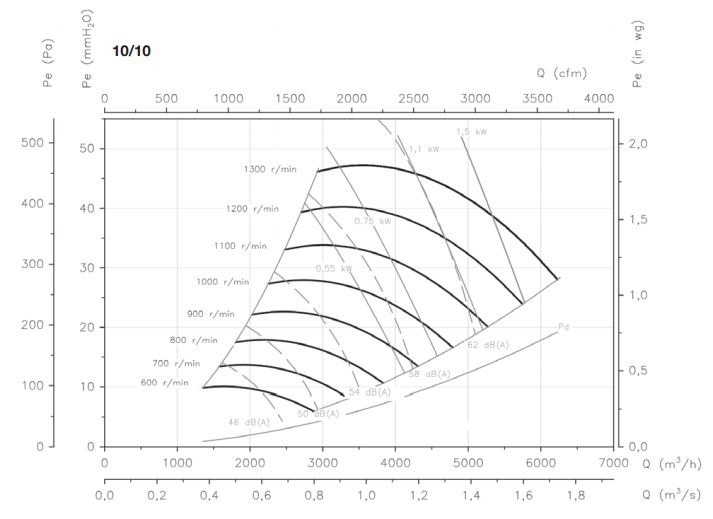

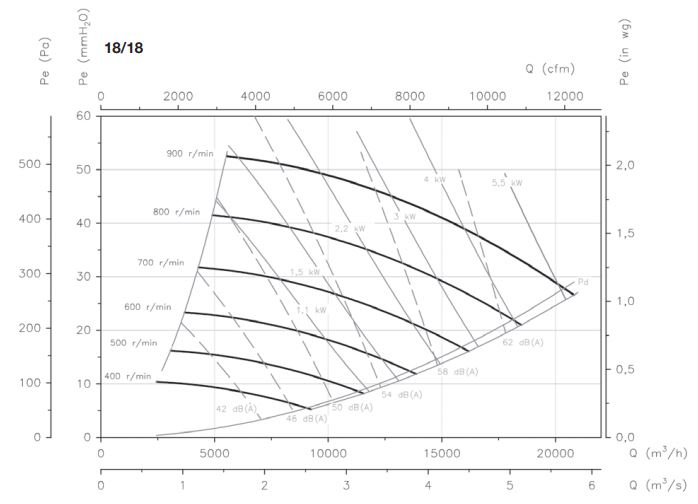

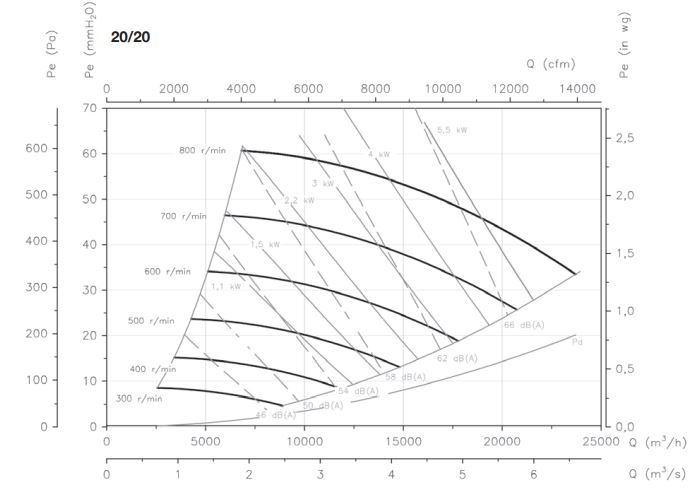

Datos técnicos:
