I07
Caja de ventilación a transmisión 400ºC/2h

BUPE-NT-HT

Caja de ventilación 400ºC/2h, con motor y transmisión en el interior de la caja.

Aplicación:
  • Unidad de extracción para trabajar en el exterior de la zona de riesgo de incendios.
Composición:
  • Ventilador:
    • Estructura en chapa de acero galvanizado.
    • Turbina con álabes hacia delante, en chapa de acero galvanizado.
    • Dirección aire sentido lineal.
  • Motor:
    • Motores eficiencia IE-2, excepto potencias inferiores a 0,75kW, y 2 velocidades.
    • Motores clase F, con rodamientos a bolas, protección IP55, de 1 ó 2 velocidades según modelo.
    • Trifásicos 230/400V.-50Hz. (hasta 5,5CV) y 400/690V.-50Hz (potencias superiores a 5,5CV).
    • Temperatura máxima del aire a transportar: Servicio S1 -20ºC+120ºC en continuo, Servicio S2 200ºC/2h, 300ºC/2h y 400ºC/2h.
  • Acabado:
    • Anticorrosivo en chapa de acero galvanizado.
  • Bajo demanda:
    • Extractores con salida vertical.
Accesorios:
  • Junta eslástica FLC-PU (M0).
  • Tejadillo intemperie.
  • Visera de impulsión, aspiración.
Otros productos disponibles:
  • Descarga horizontal o vertical.
  • Suministro estándar con motor a la derecha visto desde la boca de impulsión, posición a la izquierda bajo pedido.
Texto para oferta:
  • Caja de ventilación para trasegar aire a 400ºC/2h, fabricadas en chapa de acero galvanizado. Ventilador centrífugo de dos velocidades a acción y transmisión por poleas, motor IP-55 incorporado en el interior.
  • AH tipo BUPE-NT-HT
Ejemplo de pedido:

BUPE-NT-HT 18/18-5.5-F400



Explicación:

BUPE-NT-HT = Tipo de caja de ventilación

18/18 = Tamaño (ver tabla)

5.5 = Potencia del motor en CV (ver tabla)

F400 = Tipo de motor

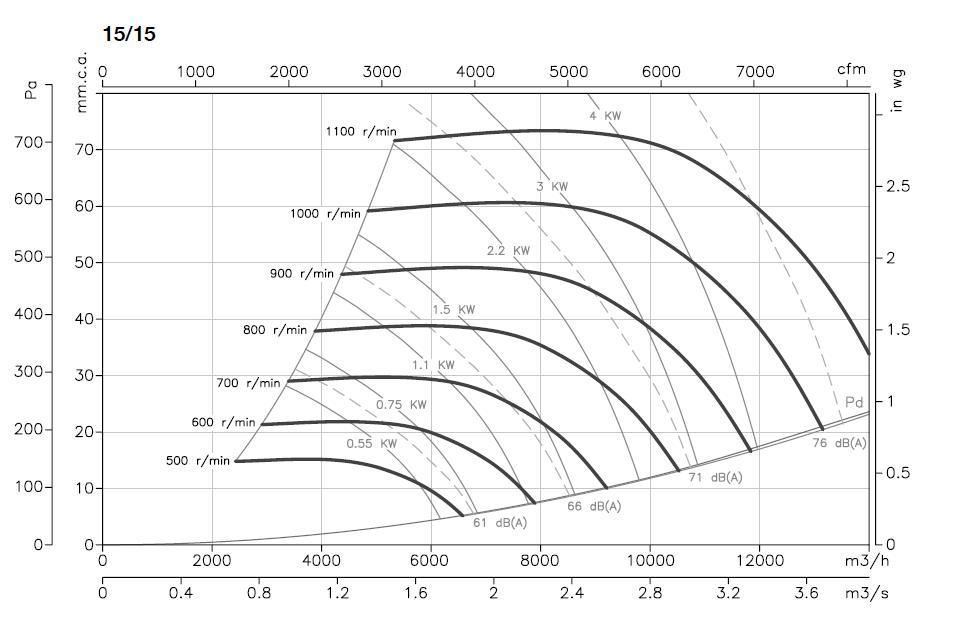

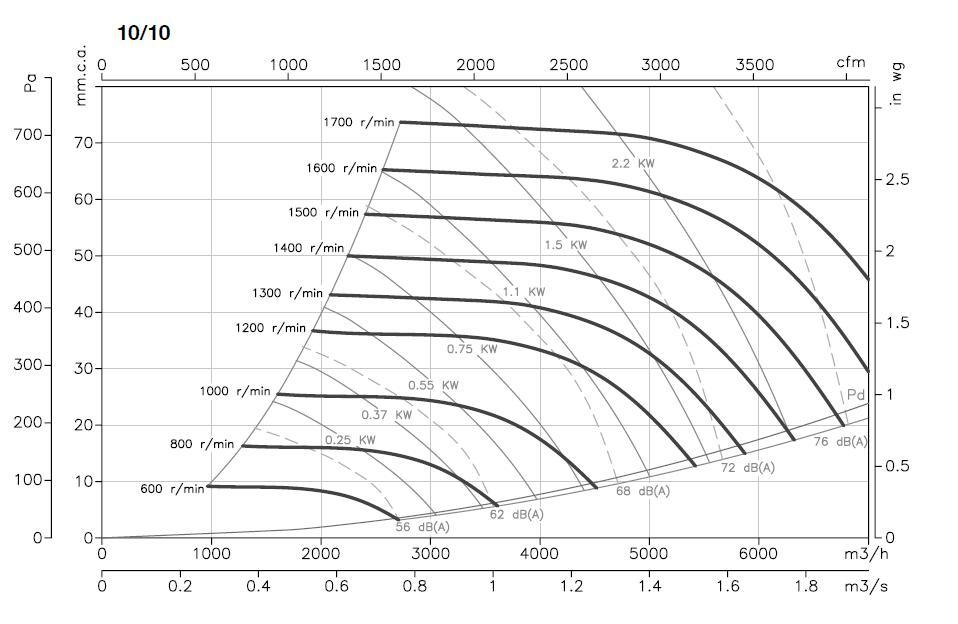

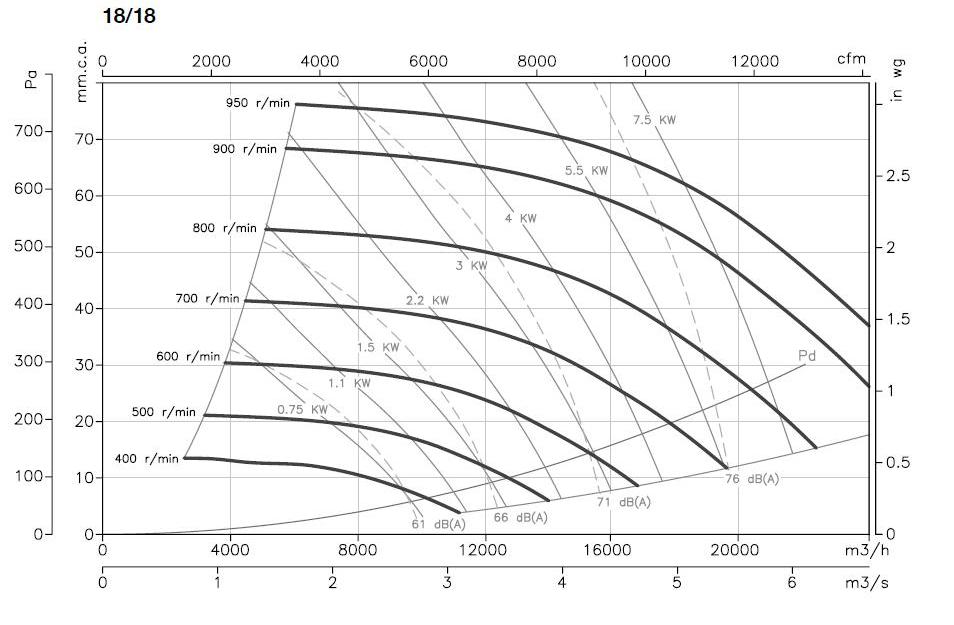

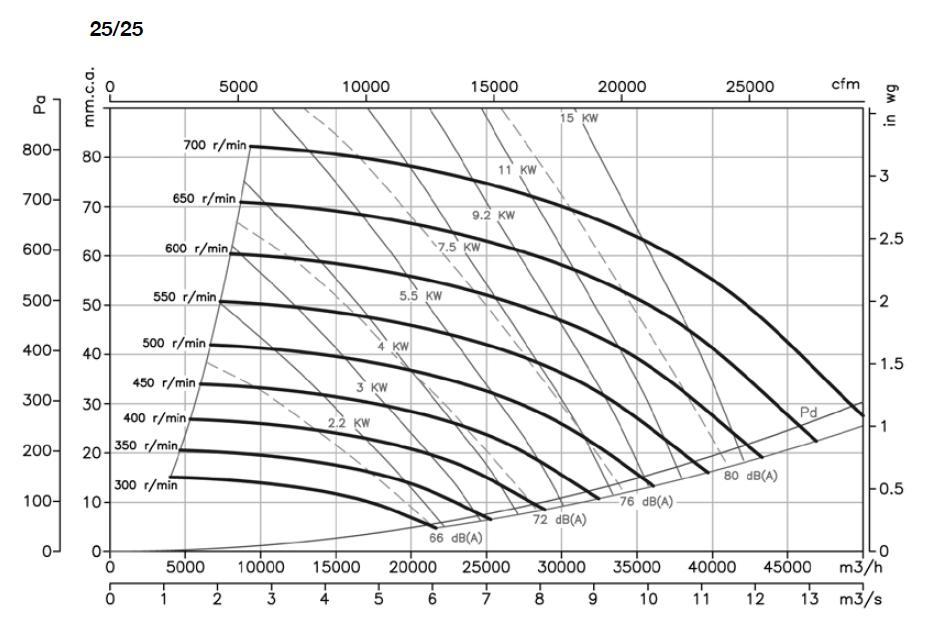

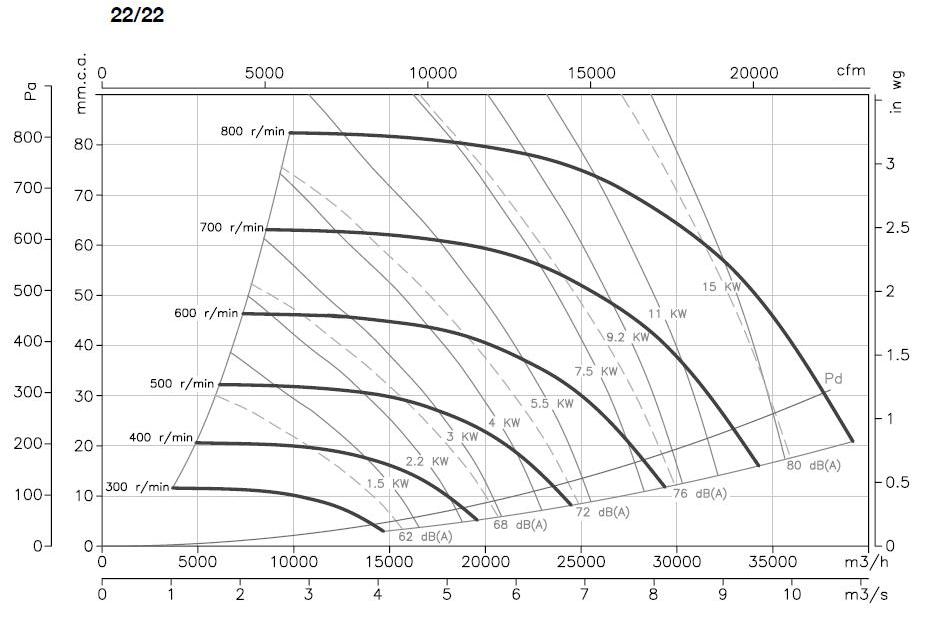

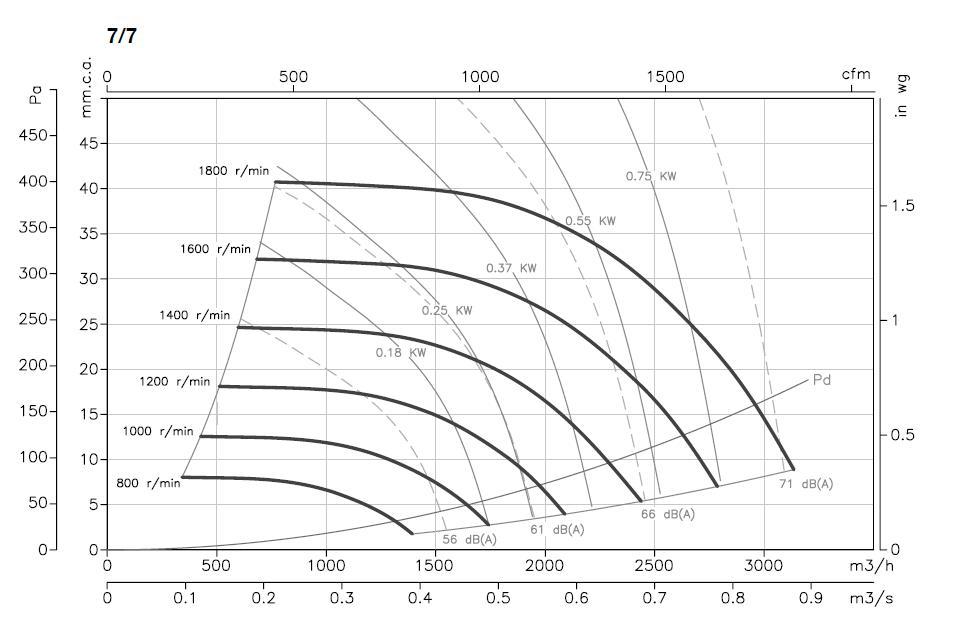

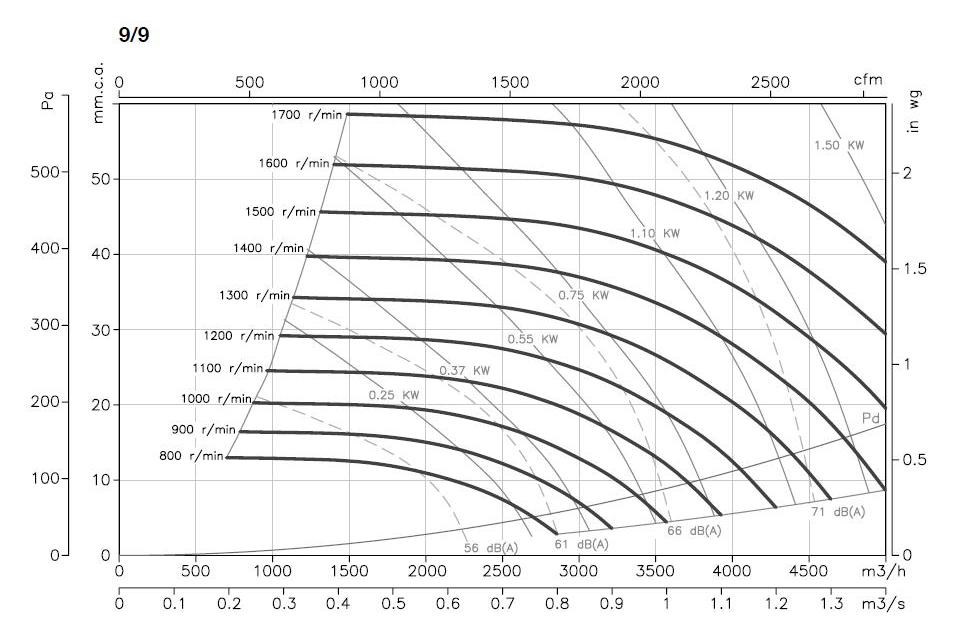

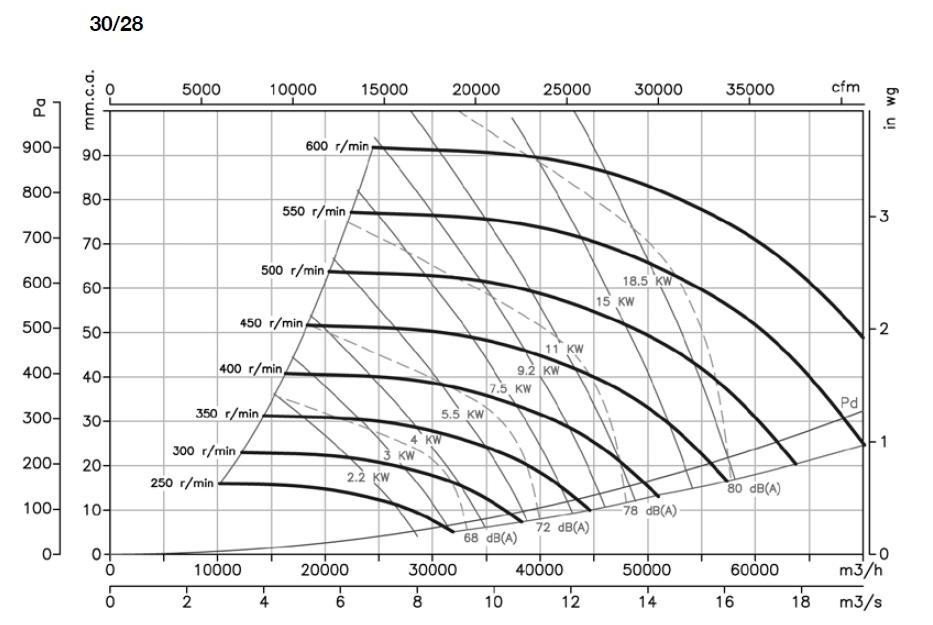

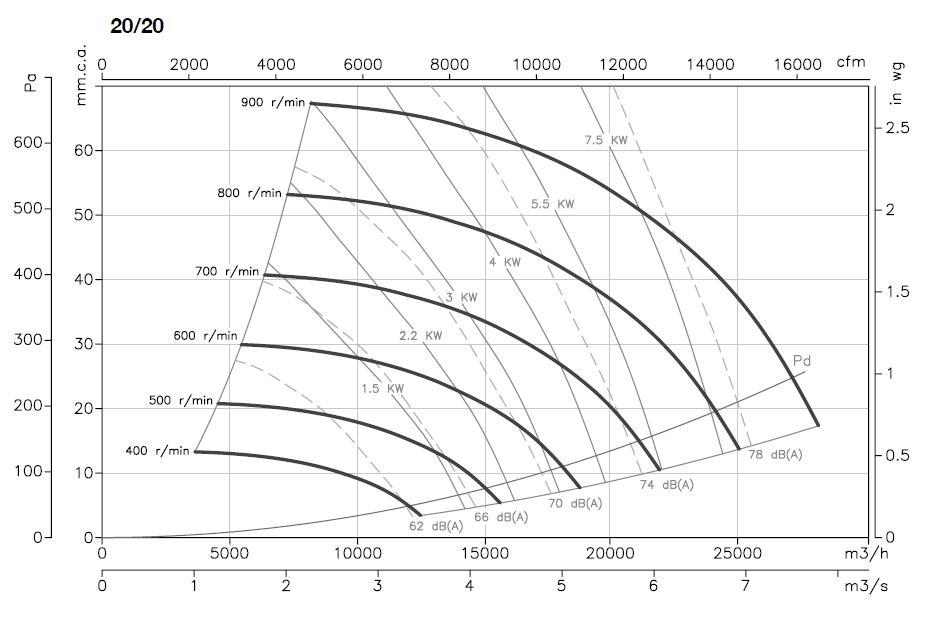

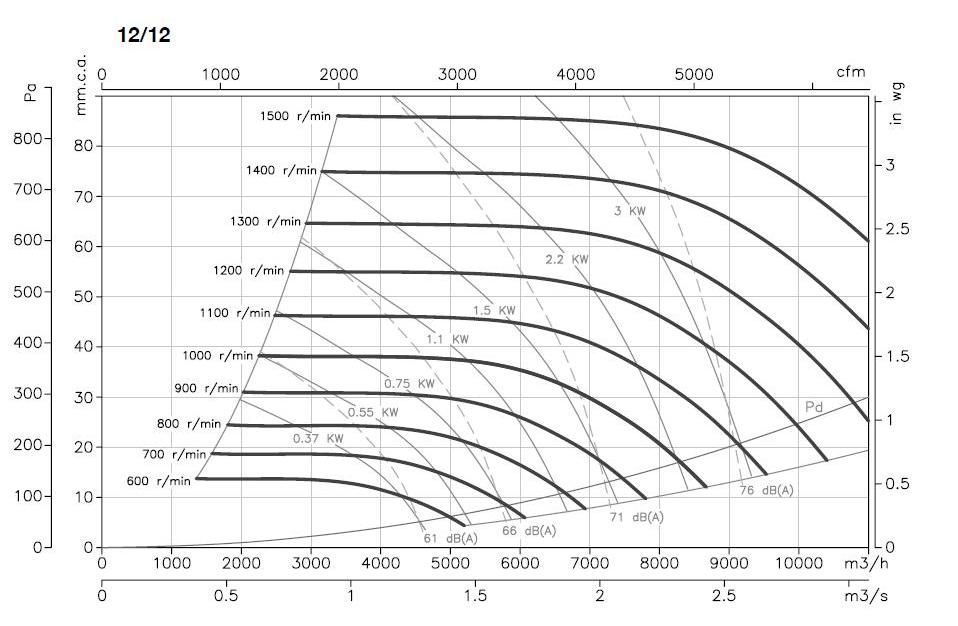

Datos técnicos:
