C06
Silenciador rectangular

BTC

Silenciador rectangular en acero galvanizado.

Aplicación:
  • Los silenciadores son utilizados para absorber el ruido en conductos de aire acondicionado y de ventiladores.
Composición:
  • Envolvente de acero galvanizado, grosor de 1,0 mm.
  • Brida metu de 30 mm hasta 6,0 m de perímetro o brida 40 mm por encima de 6,1 m de perímetro.
  • Envolvente de acero galvanizado de grosor de 0,6 mm para silenciadores de grosor de 200 mm y grosor de 0,8 mm para los otros silenciadores.
  • Materiales acústicos en lana mineral de densidad 60 kg /m³ con protección contra la erosión de fibra de vidrio, resistente al fuego M0 y materiales no combustibles utilizados en clase A, B y C de acuerdo con la directiva 96/98/EC en el Equipo Marítimo (Rina).
  • Datos acústicos, testados de acuerdo con ISO 11691 (informe de prueba N°142976).
  • Datos de pérdida de presión, testados de acuerdo con ISO 7244 (informe de prueba N° 136363).
  • Ruido del silenciador, testado de acuerdo con ISO 23741 (informe de prueba N° 149877).
  • Grosor de los baffles de 100, 150, 200, 300 mm con la posibilidad de un perfil aerodinámico.
  • Protección expandida de chapa para los materiales acústicos.
  • Protección plástica y expandida de chapa para materiales acústicos, sobre todo en hospitales, farmacias e industrias microelectrónicas.
Otros productos disponibles:
  • BTC-A: con bafles de lana mineral totalmente protegida, adecuado para absorber el ruido a media alta frecuencia (250-8k Hz).
  • BTC-O: con baffles cubiertos hasta la mitad de acero galvanizado, adecuado para absorber el ruido a baja frecuencia (125 Hz) (bajo demanda con una chapa galvanizada con bandas perforadas).
Texto para oferta:

Silenciador rectangular en acero galvanizado.
AH tipo BTC BxHxL / d = ... / n = ...

Ejemplo de pedido:

BTC BxHxL / d = ... / n = ...

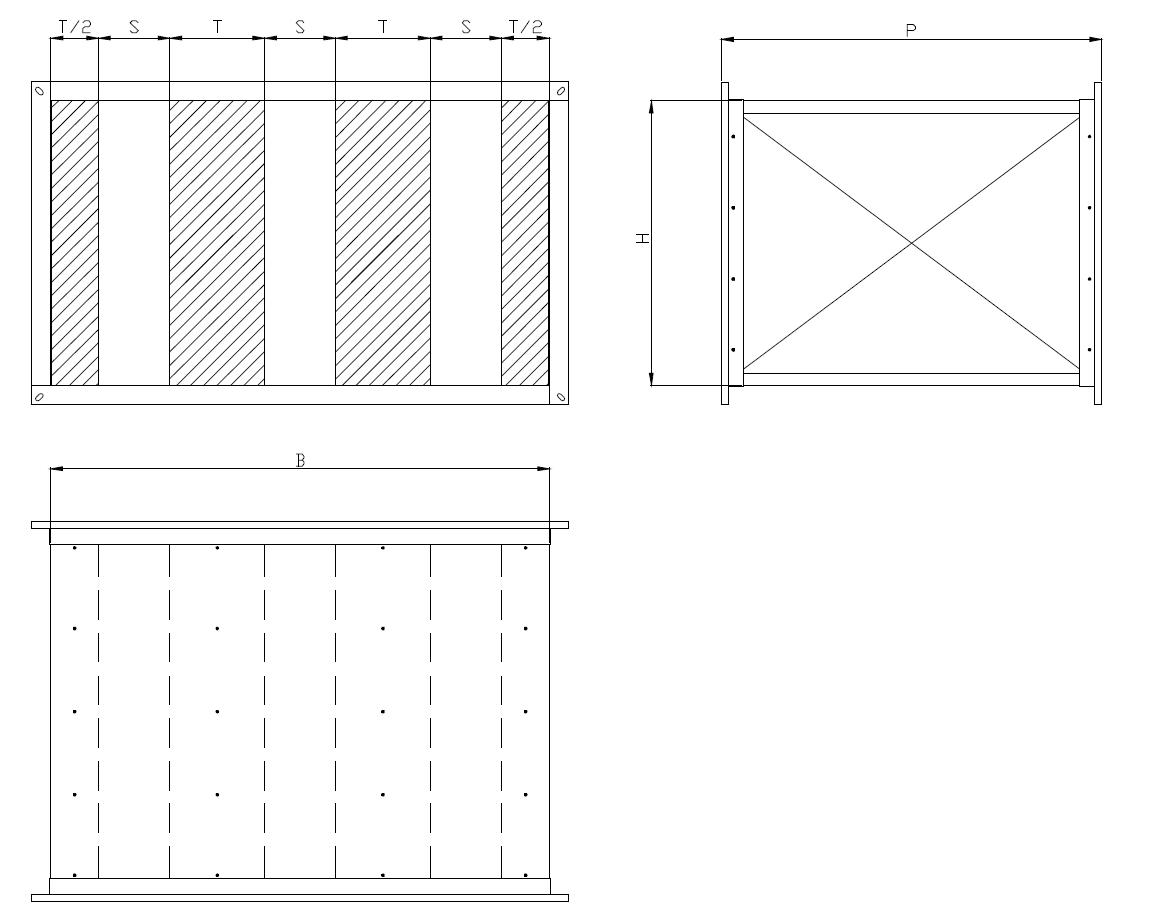

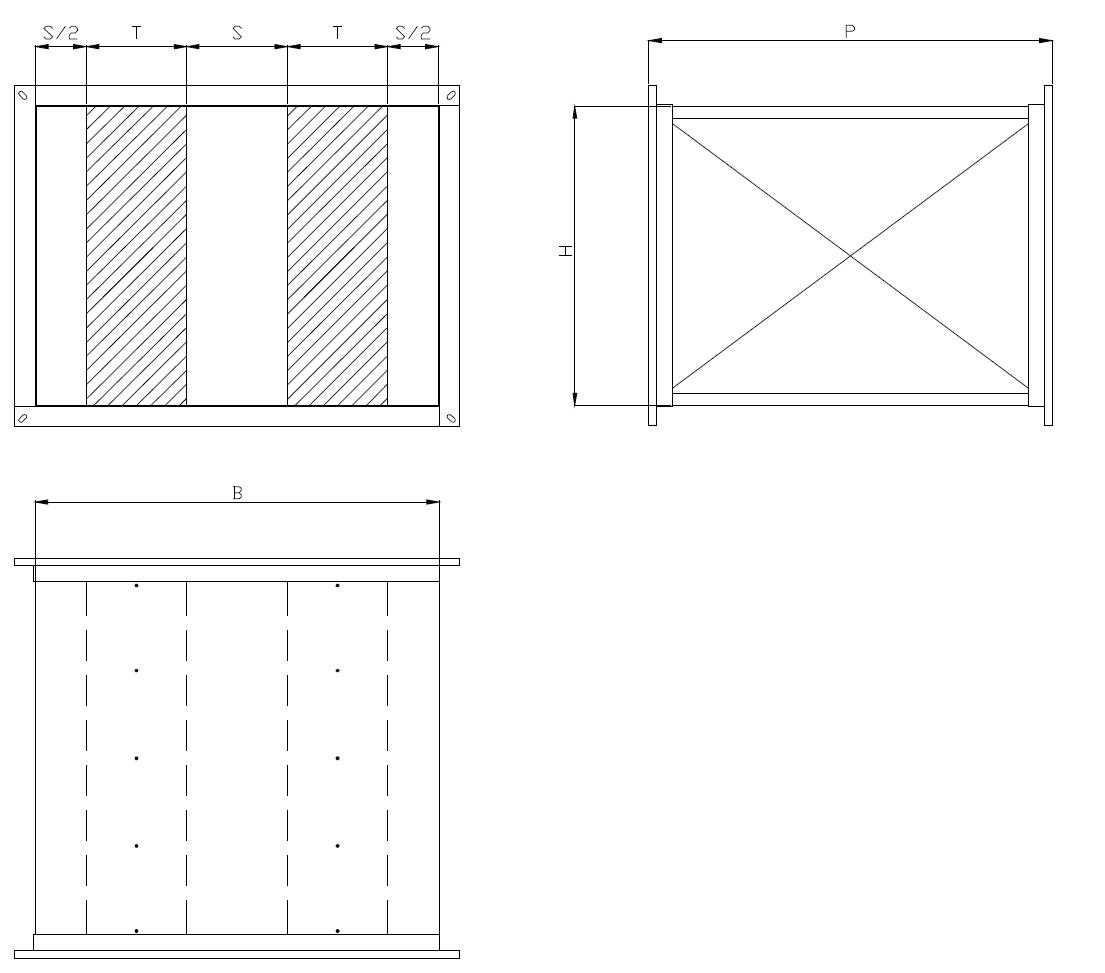

Explicación
BTC: tipo silenciador con divisores y placas de chapa de acero
BxHxL: Ancho x Altura x Longitud
d = 100: espesor del divisor de 100 mm
o también;
d = 200: espesor del divisor de 200 mm
n = ...: número de divisores

Pérdida de carga y ruido generado:
Atenuación acústica:
